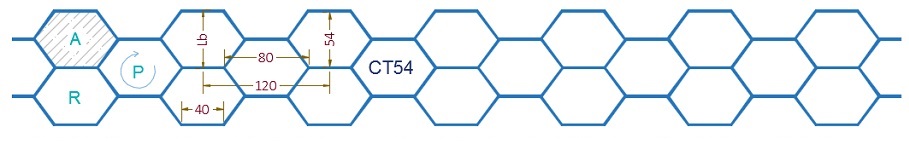

Model ?A55 ?A60 ? R ? P ? A ? Lb ? wPvc ? wPp ? tPvc / tPp ?
CT5413.91 m²/m³ 12.15 m²/m³1.51 cm214 mm3240 mm² 54 mm +Th 68 kg/m³ 45 kg/m³ 55 C° / 70 C°

CT54 Model Lamella

CT serisi lamella, durultucu havuzlarında berrak su elde etmek için kullanılır. PVC veya PP den yapılabilir. Kaygan, esnek ve sağlam bir yapıdadır. Petekte biriken çamurlar kendi kendine kayarak zemine düşer, dolayısıyla temizliği ihtiyaç duymaz. Lamella kullanılan havuzlarda verim artarken, yapısal havuz hacmi, kimyasal ve enerji sarfiyatı azalır. Montajı ve servisi kolaydır. Bu özelliklerinden dolayı lamella sistemi şu anda bilinen en iyi çözümdür.

Genel bilgiler;
Lamella genişliği (Wx) : Standart üretim 840 mm olup genişlik 120 mm in katları şeklinde yapılabilir. Yani bitmiş genişlikler 600, 720, 840, 960, 1080, 1200, 1320 1440 mm +-20 mm töleranslı olabilir.
Genişlik 840 mm den fazla istenirse eklenerek, az istenirse kesilerek elde edilir.
Lamella boyu (LT) : Her boyda yapılablir. Projelerde Hx: dik yükseklik olarak verilir. Genellikler dik (Hx) yükseklik 1000-1200 mm arasında olur.
Malzeme et kalınlığı (Th) : 0.9 - 1.2 mm rasında olur. 1 mm önerilir.
Lamella Eğimi (SA) : 55-60 derece dir. 60 derece önerilir.
Renk : SİYAH renk standart olup, talep edilmesi halinde MAVİ renk de yapılabilir.

Uygulama Tipleri;
1- UNIT TİP: Unit (tekli) lamella 2 levhadan (Sheet) oluşur.
Lamella ölçüleri: Her ebatta yapılabilir. W:840 mm olursa, eksiz tek parça olacağı için tercih edilir. Veya genişlik 120 mm katları olacak şekilde artar yada azalır.

2- BLOK TİP: Blok lamella, 2-10 adet arası UNIT Lamella dan oluşur. Hepisi bir birine kaynaklıdır.
Önerilen blok ölçüleri: Blok ağırlığı 30-40 kg olacak şekilde boyutlanır. W:840 mm olursa, eksiz tek parça olacağı için tercih edilir. Veya genişlik 120 mm katları olacak şekilde artar yada azalır. L: 30-40 cm arasında olması uygun olur. H: Projeye göre (100-120 cm) yapılabilir.

3- ÇERÇEVELİ TİP: Çerçeveli lamella, 15-20 adet adet tekli (UNIT) lamella bir metal çerçeve içine dizilir. Çerçeve+Lamella=Set lamella
Önerilen Çerçeve ölçüleri: 0.7-2 m3 olacak şekilde boyutlandırılır. W:105 cm olursa, eksiz tek parça olacağı için tercih edilir. Veya genişlik 120 mm katları olacak şekilde artar yada azalır. L: 70-150 cm arasında projeye göre yapılır. H: 100-120 cm projeye yapılabilir.

Çözüm olabiliriz; Lamella ile ilgili konularda teknik destek talep etmekten lütfen çekinmeyin. Sadece lamella sistemi yapıyoruz, mutlaka daha iyi bir çözüm önerimiz olacaktır.

CT54 / Teknik bilgiler-İndir
